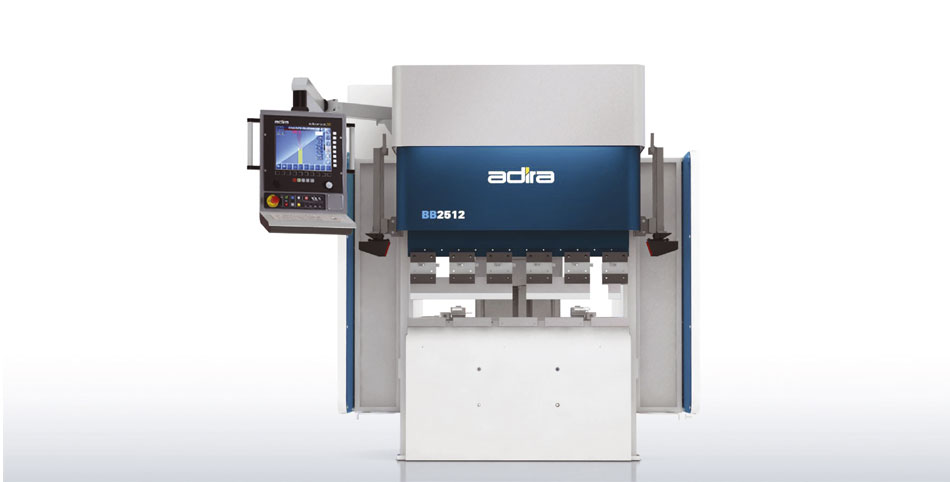

Abkantpressen
| Max. Presskraft | 250 kN |
| Biegelänge | 1200 mm |
| Abstand zwischen den Ständern | 1250 mm |
| Max. Hub | 200 mm |
| Max. Öffnungshöhe | 440 mm |
| Ausladung | 120 mm |
| Motorleistung | 7,5 kW |
| Zustellgeschwindigkeit | 160 mm/s |
| Arbeitsgeschwindigkeit | 10 mm/s |
| Rücklaufgeschwindigkeit | 170 mm/s |
| Hub – Rückanschlag X Achse | 625 mm |
| Geschwindigkeit – Rückanschlag X Achse | 600 mm/s |
| Hub – Rückanschlag R Achse (Option) | 200 mm |
| Geschwindigkeit–Rückanschlag R Achse (Option) | 200 mm/s |
| Maschinenlänge | 2200 mm |
| Maschinenbreite | 1600 mm |
| Maschinenhöhe | 2320 mm |
| Maschinengewicht | 3450 kg |
Model PA
| PA602 | PA9025 | PA13530 | PA16030 | PA16040 | PA22030 | PA22040 | |
|---|---|---|---|---|---|---|---|
| Max. Presskraft | 600 kN | 900 kN | 1350 kN | 1600 kN | 1600 kN | 2200 kN | 2200 kN |
| Biegelänge | 2000 mm | 2500 mm | 3000 mm | 3000 mm | 4000 mm | 3000 mm | 4000 mm |
| Abstand zwischen den Ständern | 1550 mm | 2050 mm | 2550 mm | 2550 mm | 3150 mm | 2550 mm | 3150 mm |
| Max. Hub | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm |
| Max. Öffnungshöhe | 500 mm | 500 mm | 500 mm | 500 mm | 500 mm | 500 mm | 500 mm |
| Ausladung | 400 mm | 400 mm | 400 mm | 400 mm | 400 mm | 400 mm | 400 mm |
| Motorleistung | 5,5 kW | 7,5 kW | 15 kW | 15 kW | 15 kW | 15 kW | 15 kW |
| Zustellgeschwindigkeit | 150 mm/s | 150 mm/s | 150 mm/s | 150 mm/s | 150 mm/s | 130 mm/s | 130 mm/s |
| Arbeitsgeschwindigkeit | 9 mm/s | 9 mm/s | 10 mm/s | 10 mm/s | 10 mm/s | 8 mm/s | 8 mm/s |
| Rücklaufgeschwindigkeit | 120 mm/s | 120 mm/s | 105 mm/s | 105 mm/s | 105 mm/s | 85 mm/s | 85 mm/s |
| Hub –X Achse | 625 mm | 625 mm | 625 mm | 625 mm | 625 mm | 625 mm | 625 mm |
| Geschwindigkeit–X* Achse | 350 mm/s | - | - | - | - | - | - |
| Geschwindigkeit X** | 800 mm/s | 800 mm/s | 800 mm/s | 800 mm/s | 800 mm/s | 800 mm/s | 800 mm/s |
| Hub – R | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm | 200 mm |
| Geschwindigkeit R | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s | 200 mm/s |
| Hub Z1 / Z2 | 90 a 1150 mm | 90 a 1650 mm | 90 a 2150 mm | 90 a 2150 mm | 90 a 2750 mm | 90 a 2150 mm | 90 a 2750 mm |
| Geschwindigkeit Z1 / Z2 | 1200 mm/s | 1200 mm/s | 1200 mm/s | 1200 mm/s | 1200 mm/s | 1200 mm/s | 1200 mm/s |
| Hub X1 | ± 100 mm | ± 100 mm | ± 100 mm | ± 100 mm | ± 100 mm | ± 100 mm | ± 100 mm |
| Geschwindigkeit X1 | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s | 100 mm/s |
Guimadira PM
| PM 13530 | PM 13540 | PM 16030 | PM 16040 | PM 22040 | |
|---|---|---|---|---|---|
| Max. Presskraft | 1350 mm | 1350 mm | 1600 mm | 1600 mm | 2200 mm |
| Biegelänge | 3050 mm | 4050 mm | 4050 mm | 4050 mm | 4050 mm |
| Abstand zwischen den Ständern | 2550 mm | 3150 mm | 2550 mm | 3150 mm | 3150 mm |
| Max. Hub | 250 mm | 250 mm | 250 mm | 250 mm | 250 mm |
| Max. Öffnungshöhe | 500 mm | 500 mm | 500 mm | 500 mm | 500 mm |
| Ausladung | 400 mm | 400 mm | 400 mm | 400 mm | 400 mm |
| Motorleistung | 7,5 kW | 7,5 kW | 9 kW | 9 kW | 15 kW |
| Zustellgeschwindigkeit | 120 mm/s | 120 mm/s | 120 mm/s | 120 mm/s | 100 mm/s |
| Arbeitsgeschwindigkeit | 7 mm/s | 7 mm/s | 7 mm/s | 7 mm/s | 8 mm/s |
| Rücklaufgeschwindigkeit | 70 mm/s | 70 mm/s | 70 mm/s | 70 mm/s | 85 mm/s |
| Hub – Rückanschlag X Achse | 625 mm | 625 mm | 625 mm | 625 mm | 625 mm |
| Geschwindigkeit–Rückanschlag X Achse (Option) | 350 mm/s | 350 mm/s | 350 mm/s | 350 mm/s | 350 mm/s |
| Hub – Rückanschlag R Achse | 150 mm | 150 mm | 150 mm | 150 mm | 150 mm |
| Geschwindigkeit–Rückanschlag R Achse (Option) | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s | 40 mm/s |
| Hub – Rückanschlag Z1 / Z2 | 90 to 2150 mm | 90 to 2750 mm | 90 to 2150 mm | 90 to 2750 mm | 90 to 2750 mm |
| Geschwindigkeit Z1 / Z2 | 600 mm/s | 600 mm/s | 600 mm/s | 600 mm/s | 600 mm/s |
